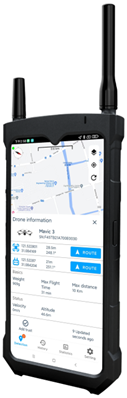

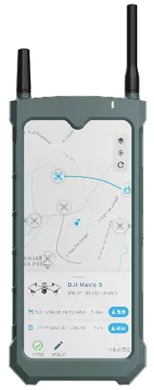

AAT-H1L-D یک دستگاه دستی است که می تواند هواپیماهای بدون سرنشین و خلبانان (کنترل کننده های از راه دور) را به طور دقیق پیدا کند. یاب پهپاد از طریق تجزیه و تحلیل طیف عمیق و تشخیص ویژگی سیگنال های پهپاد ، می تواند نظارت بر زمان واقعی اطلاعات چند بعدی مانند شماره سریال هواپیماهای بدون سرنشین ، مدل ، موقعیت ، سرعت ، ارتفاع ، مسیر پرواز و موقعیت آزمایشی را در محدوده تشخیص از طریق یک دستگاه واحد انجام دهد.

AAT-H1L-D Handheld Handheld Locator بسیار جمع و جور ، سبک وزن و حمل آن آسان است. مجهز به باتری های با کارایی بالا است و باتری ماندگار دارد. این می تواند برای محافظت از هواپیماهای بدون سرنشین در ارتفاع کم در کارهای مهم امنیتی رویداد ، گشت های امنیتی عمومی ، ضد تروریسم ، مناطق اصلی سیاسی ، دفاع مرزی ، فرودگاه ها ، قدرت و کنترل ایمنی پارک های پتروشیمی و سایر سناریوها استفاده شود.



محصول عمل

1) موقعیت یابی پهپاد [1]: یک Singleaat-H1L-D می تواند مختصات یک هواپیمای بدون سرنشین را پیدا کند ، که می تواند به صورت "نماد هواپیماهای بدون سرنشین" در صفحه دستگاه نمایش داده شود.

2) موقعیت یابی خلبان [2]: تک دستگاه می تواند موقعیت کنترل از راه دور (خلبان) را پیدا کند ، که می تواند در صفحه دستگاه به عنوان "نماد کنترل از راه دور" نمایش داده شود.

3) ناوبری موقعیت خلبان [3]: AAT-H1L-D می تواند مسیر جستجوی کنترل کننده های هواپیماهای بدون سرنشین را برنامه ریزی کرده و یک عملکرد "یک کلیک موقعیت ناوبری" را ارائه دهد.

4) شناسایی منحصر به فرد [4]: می توانید شماره سریال منحصر به فرد (SN) سری DJI (با پروتکل Ocusync) را تشخیص دهید.

5) ردیابی مسیر [5]: می تواند مسیرهای پرواز چند هواپیمای بدون سرنشین را همزمان در رابط نقشه الکترونیکی نمایش دهد.

6) نظارت بر اطلاعات چند بعدی [6]: می تواند اطلاعات زمان واقعی مانند مدل هواپیماهای بدون سرنشین فعلی ، اطلاعات موقعیت (طول و عرض جغرافیایی) ، سرعت ، ارتفاع و موقعیت آزمایشی (طول و طول و عرض جغرافیایی) را در ستون لیست تشخیص نمایش دهد.

7) سیاه و سفید و سفید [7]: یک لیست سفید را می توان تنظیم کرد و پس از شناسایی یک هواپیمای بدون سرنشین لیست سفید ، دستگاه زنگ هشدار نمی یابد.

توجه: [1] [2] [3] [4] [5] [6] [7] فقط در مورد سری DJI با پروتکل های Ocusync اعمال می شود.

8) هشدار نفوذ: هنگامی که یک نفوذ هواپیمای بدون سرنشین تشخیص داده می شود ، دستگاه از طریق صدا ، نور ، لرزش و سایر وسایل زنگ هشدار می دهد.

9) پخش داده ها: از عملکرد پخش آهنگ تاریخی پشتیبانی می کند ، و به پرسنل امنیتی در تجزیه و تحلیل داده های پرواز هواپیماهای بدون سرنشین تاریخی کمک می کند.

10) سوابق تشخیص: لیست ضبط تشخیص می تواند سوابق تشخیص تاریخی ، از جمله اطلاعات چند بعدی مانند شماره سریال هواپیماهای بدون سرنشین ، مدل ، فرکانس و غیره را حفظ کند.

11) تجزیه و تحلیل داده های بصری: پشتیبانی از شناسایی هواپیماهای بدون سرنشین و تجزیه و تحلیل آماری داده های پرواز ، که می تواند از طریق یک رابط گرافیکی نمایش داده شود.

محصول ویژگی

1) تشخیص منفعل: هیچ سیگنال الکترومغناطیسی را منتشر نمی کند ، هیچ آلودگی زیست محیطی الکترومغناطیسی ، سازگار با محیط زیست ندارد.

2) تعامل صفحه لمسی بزرگ: اتخاذ یک طرح لمسی صفحه نمایش بزرگ 6.67 اینچی ، این عمل ساده ، راحت و سریع است.

3) موبایل و قابل حمل: از نظر ظاهری نفیس و سبک ، آسان برای نگه داشتن و حمل ، آماده استفاده از آن را روشن کنید.

4) استقامت طولانی مدت: مجهز به باتری با ظرفیت 4500 میلی آمپر ساعتی ، می تواند تا 5 ساعت به طور مداوم کار کند.

5) رابط شارژ استاندارد: رابط شارژ استاندارد Type-C ، می تواند به یک آداپتور برق خارجی یا منبع تغذیه تلفن همراه برای شارژ وصل شود.



مشخصات

عمل

جدول 2 شاخص های عملکرد محصول

#	فهرست	پارامتر	یادداشت ها
1	مدل های هواپیمای بدون سرنشین قابل استفاده	DJY ، AIR ، MINI ، FPV ، AVATA و غیره	DJI با پروتکل های Ocusync
2	باند فرکانس تشخیص	2.4 گیگاهرتز ، 5.8 گیگاهرتز
3	دامنه	1 ~ 2 کیلومتر	به دلیل محیط و مدل هواپیماهای بدون سرنشین متفاوت است
4	دقت موقعیت یابی	کمتر از یا برابر با 5 متر	به دلیل محیط و مدل هواپیماهای بدون سرنشین متفاوت است
5	زمان تازه کردن مکان	کمتر از یا برابر با 30s

مکانیک

جدول 3 پارامترهای مکانیکی محصول

#	فهرست	پارامتر	یادداشت ها
1	بعد	l*w*h (1 {{1} mm*86mm*21mm)
2	وزن	(455±10)g	بدون آنتن

برق

جدول 4 ویژگی های الکتریکی محصول

#	فهرست	پارامتر	یادداشت ها
1	ظرفیت باتری	4520mah	ساخته شده در باتری لیتیوم
2	عمر باتری	5 ساعت	روشنایی صفحه 20 ٪ ، درجه حرارت 25 درجه است
3	مدت زمان شارژ	1.5 ساعت	با استفاده از شارژر اصلی



سازگاری محیطی

جدول 5 سازگاری محیطی

#	فهرست	پارامتر	یادداشت ها
1	دمای کار	-20 ~ 50 درجه
2	دمای ذخیره سازی	-25 ~ 60 درجه

صفحه لمسی

جدول 6 پارامترهای صفحه لمسی

#	فهرست	پارامتر	یادداشت ها
1	اندازه صفحه نمایش	6.67 اینچ	امولد
2	وضوح صفحه نمایش	2400 * 1080 پیکسل
3	نرخ تازه سازی صفحه نمایش	120 هرتز

ذخیره سازی سیستم

جدول 7 پارامترهای ذخیره سازی سیستم

#	فهرست	پارامتر	یادداشت ها
1	خاطره	8 گیگابایت
2	انباره	128 گیگابایت

محیط عملیاتی

جدول 8 پارامترهای عامل سیستم

#	فهرست	پارامتر	یادداشت ها
1	سیستم عامل	اندرویدی
2	محیط شبکه	عملکرد حالت آفلاین اینترنت و تک دستگاه را پشتیبانی می کند



ترکیب

این محصول به طور عمده شامل میزبان تشخیص ، آنتن تشخیص ، شارژر رابط نوع C و جعبه محافظ است ، همانطور که در جدول زیر نشان داده شده است:

جدول 1 جزئیات ترکیب سخت افزار محصول

#	نام	مقدار	واحد	یادداشت ها
1	میزبان تشخیص	1	رایانه های شخصی
2	آنتن تشخیصی	3	رایانه های شخصی	1 آنتن پیشرفته به علاوه 2 آنتن استاندارد
3	شارژر رابط نوع C	1	رایانه های شخصی
4	جعبه حفاظت	1	رایانه های شخصی
5	بانک برق	1	رایانه های شخصی
